공기 조화 장치에 대해 |
| 요약 |
공 기 조 화 장 치
□ 개 요
공기조화장치는 공기의 정화, 냉각 및 가열, 감습 그리고 가습 등의 기능을 발휘하는 각종 기기를 말하며, 여름에는 깨끗하고 건조한 찬 공기를 겨울에는 알맞은 습도의 더운 공기를 만들어 실내를 항시 쾌적하게 하는 것이다.
□ 구 성
공기조화장치는 냉동기, 냉각탑, 공기조화기, 냉수펌프&냉각수펌프, 보일러, 밸브&배관, 전기 및 제어장치로 구성된다.

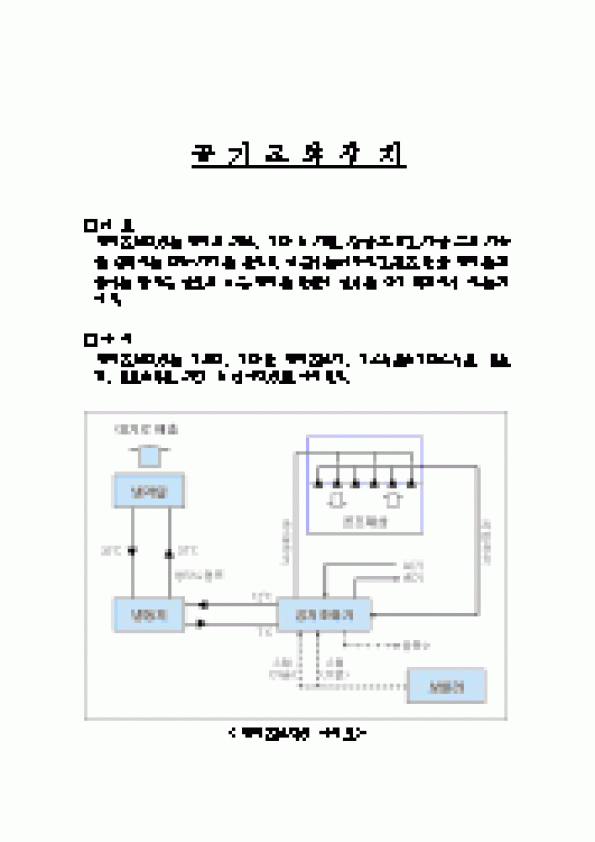

< 공기조화장치 구성도 >
(1) 냉동기
7℃의 냉수를 만드는 장비로서 증발기, 압축기, 응축기, 패창밸브로 구성되며, 고속 회전하는 임펠러의 원심력에 의해 속도 에너지를 압력에너지로 변화시켜 냉매를 압축하는 장치이다.
가) 특 징
1단 만으로는 압축비를 크게 할 수가 없어서 2단 이상의 다단 압축방식을 사용하고 있으며, 비중이 큰 냉매를 사용하여서 속도에너지를 압력에너지로 바꾸어 사용하고 회전운동을 함으로써 동적 밸런스가 용이하고 진동이 적다
마찰부분이 없으므로 고장이 적고 마모에 의한 손상이나 성능의 저하가 적고, 압축이 연속적이므로 기체의 맥동현상이 없으며 대형화될수록 단위 냉동톤당 가격이 저렴하다는 점과 내부에 윤활유를 사용하지 않는점이 특징이다.
나) 구 성
< 냉동기 구성 >
(2) 냉각탑
냉각탑이란 기계나 산업공정에서 발생하는 열을 제거하기 위하여 사용된 온수를 온수보다 낮은 주위의 공기로 열교환 방식을 이용하여 물과 직접 접촉시켜 온수를 냉각해 재사용할 수 있도록 만들어진 기계장치를 말한다. 냉각탑의 기본원리는 물과 공기의 온도차를 이용하는 열전달에 의한 증발감열과 물 자신의 증발을 이용하는 물질 전달에 의한 현열냉각의 두 가지 작용으로 이루어 지는데 그중 증발잠열에 의한 냉각이 75%이고 현열냉각이 25%로 증발식 냉각탑의 기본원리가 된다. 냉각탑에서 물을 냉각시키는 방법으로 증발을 최대한 이용하는데 공기으 흐름을 최대한의 물 표면을, 그리고 가장 긴 시간동안 접촉시키도록 설계한다. 즉 물의 체공시간을 |
 |
|
|
 |
|
